技術參數 型號 |

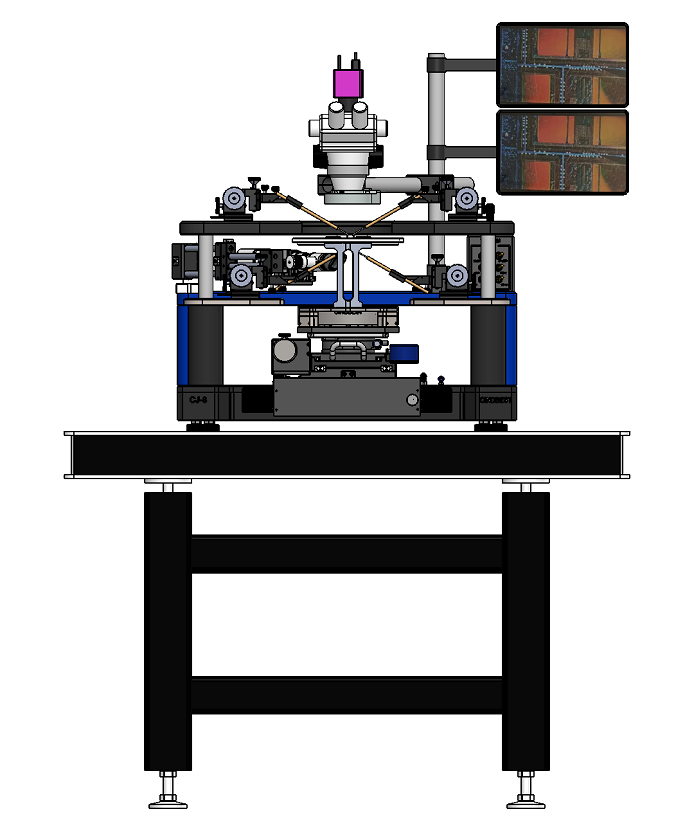

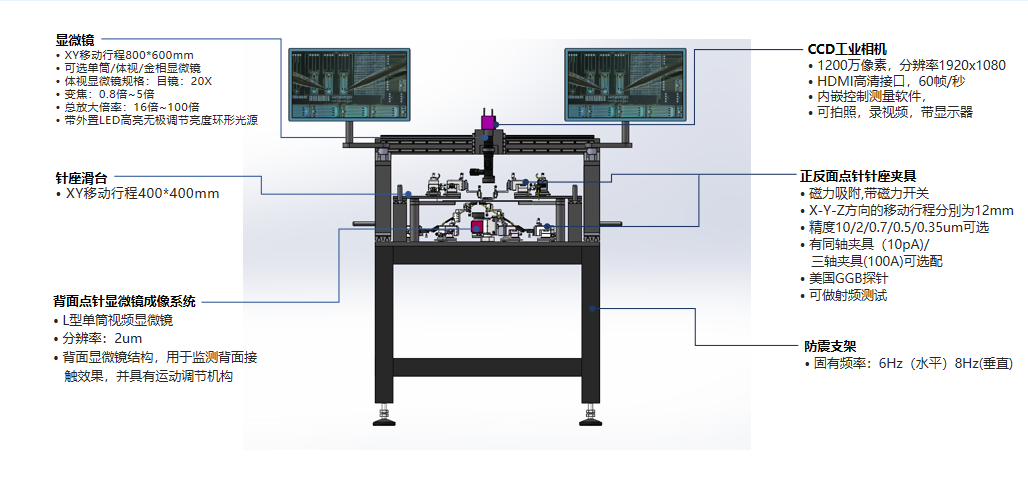

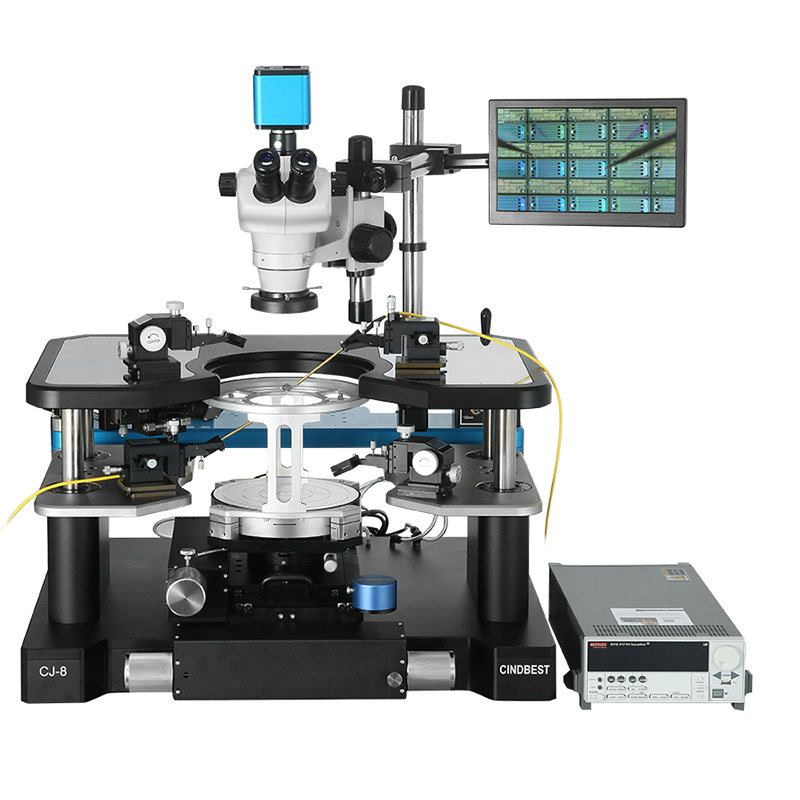

CH-8-D 雙面探針臺 |
|
|
臺體 |
chuck尺寸 |
8英寸 |
|
水平旋轉 |
卡盤可以360度旋轉，細調精度不大于0.1度，帶有鎖定旋鈕 |
|
|
XY移動行程 |
8英寸*8英寸 |
|
|
XY移動精度 |
10um/1um可選 |
|
|
樣品固定 |
樣品夾定，尺寸可調；真空吸附固定，卡盤多圈吸附環可獨立控制 |
|
|
雙面點針平臺 |
氣動升降平臺升起為雙平臺，落下可做單平臺使用 |
|
|
平臺針座數量 |
單平臺最多放置8個CB-200針座 |
|
|
卡盤結構 |
普通/高溫/帶背電極等結構卡可選擇 |
|
|
溫控系統 |
溫度范圍 |
室溫~300℃ (400℃,500℃可選） |
|
溫控精度 |
0.1℃ |
|
|
溫控穩定性 |
±1℃ |
|
|
溫控傳感器 |
100 Ω 鉑電阻傳感器 |
|
|
正面光學系統
|
CCD |
200W/500W/1200W像素可選（正反面） |
|
顯微鏡類型 |
單筒/體視/金相顯微鏡可選 |
|
|
放大倍率 |
16X-100X/20X-2000X |
|
|
顯微鏡調節 |
水平方向繞立柱旋轉X-Y移動2*2英寸，Z軸行程50.8mm |
|
|
光源 |
外置LED環形光源/同軸光源 |
|
|
背面光學系統 |
顯微鏡類型 |
L型單筒顯微鏡 |
|
連續變倍比 |
6.3:1 |
|
|
放大倍率范圍 |
0.75 – 5X |
|
|
放大倍率 |
315X（計算公式：變焦*CCD*顯示器） |
|
|
顯微鏡調節 |
萬向移動 |
|
|
光源 |
同軸光源 |
|
|
技術參數 型號 |
臺體配件技術參數 |
|
|
探針座 |
X-Y-Z移動行程 |
12*12*12mm |
|
移動精度 |
10/2/0.7/0.5/0.35um可選 |
|
|
固定方式 |
磁力吸附/真空吸附可選 |
|
|
探針夾具 |
線纜 |
同軸線/三軸線可選 |
|
漏電精度 |
10pA/100fA |
|
|
探針固定方式 |
彈簧固定/管狀固定 |
|
|
接頭類型 |
BNC/三同軸/香蕉頭/鱷魚夾/接線端子等可選 |
|
|
探針
|
材質 |
鎢鋼/鈹銅可選 |
|
針尖直徑 |
0.2/1/2/5/10/20/50/100um可選 |
|
|
探針可選配件 |
屏蔽箱 |
|
|
高壓測試配件 |
||
|
光學防震桌 |
||
|
射頻測試配件 |
||
|
鍍金卡盤 |
||
|
轉接頭 |
||
|
探針卡夾具 |
||
|
其他 |
||
